一 、结构特点和应用范围
ZRJQ型电动O型防爆球阀，是由电子式角行程防爆型电动执行机构3810R-B或3410R-B系列与球阀组成。具有结构简单，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、技术参数和性能指标
调节机构主要技术参数


注：1.根据现场使用条件，可配用防爆型执行机构。

2.可为用户提供GB 、ANSI、JPI、JIS、DIN等国外法兰标准产品。其法兰距按用户需要确定。

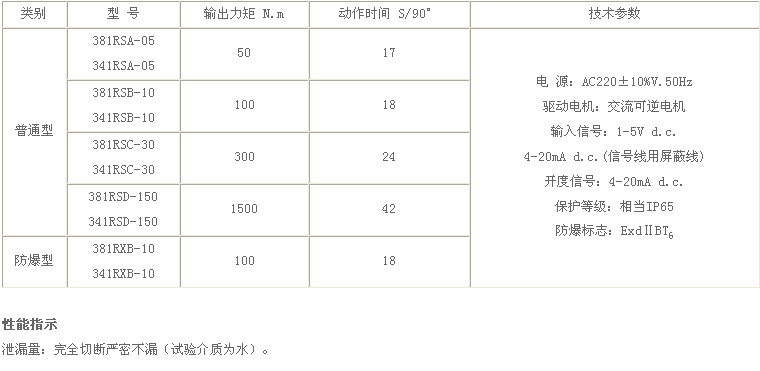

角行程电动执行机构主要技术参数



四、外形尺寸

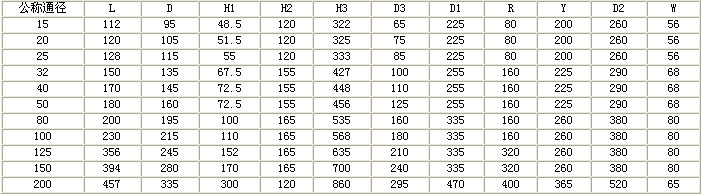

PN16电动O型切断球阀外形尺寸 mm

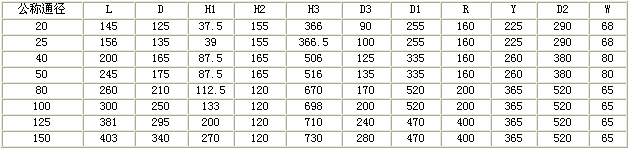

PN64电动O型切断球阀外形尺寸 mm
